Altituds
Punts sobre les corbes, corbes mestres i punts entre dues corbes.
Què vols practicar?
Comencem de zero?
Guia didàctica: corbes de nivell i perfils
Interpretar un mapa topogràfic és un dels procediments clau de Geografia a 1r d'ESO: les corbes de nivell uneixen punts de la mateixa altitud i, com més juntes són, més pendent hi ha. Aquest generador gratuït crea fitxes de corbes de nivell amb terrenys diferents cada vegada, a mida real, i el solucionari.
- Per a
- ESO 1r, 2n, 3r (de 12 a 14 anys)
- Matèria
- Història i Societat › Cartografia
- Inclou
- Fitxa de l'alumne i solucionari
- Format
- A4, per imprimir o desar en PDF; exercicis nous cada vegada
- Preu
- Gratuït, sense registre
- Disponible en
- català, castellà, anglès

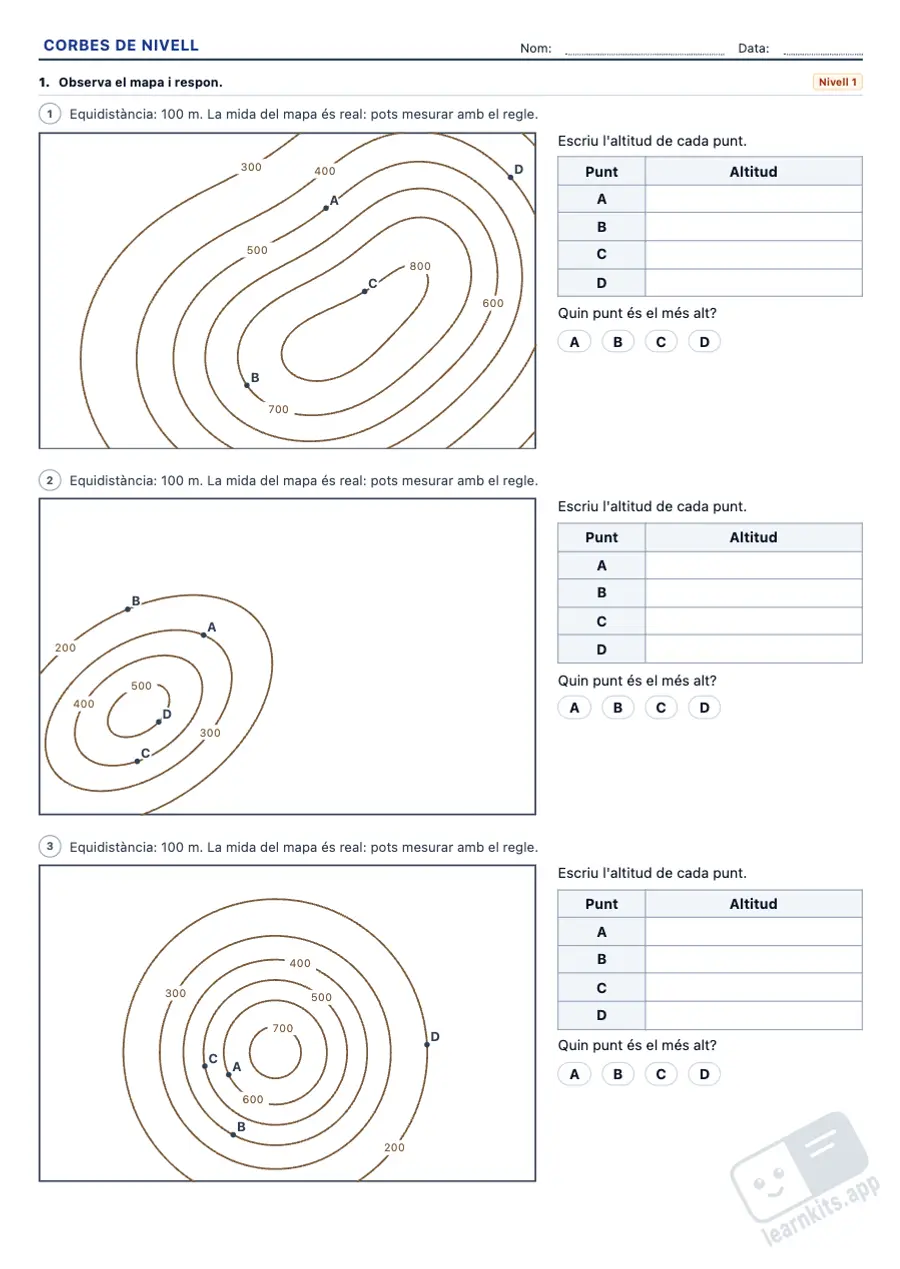

Fitxa de l’alumne
Solucionari Descarrega aquesta fitxa en PDF amb el solucionari (PDF, 2 pàgines, 247 KB)
Pendents
Comparar trams: com més corbes travessa en la mateixa distància, més pendent.
Perfil topogràfic
La quadrícula sota el mapa, tan llarga com la línia X–Y, per traslladar-hi els talls.
Escala
Distàncies reals a 1:50 000 i 1:25 000, i el pendent en percentatge.
Mida real
El mapa s’imprimeix a la mida exacta, per mesurar amb el regle.

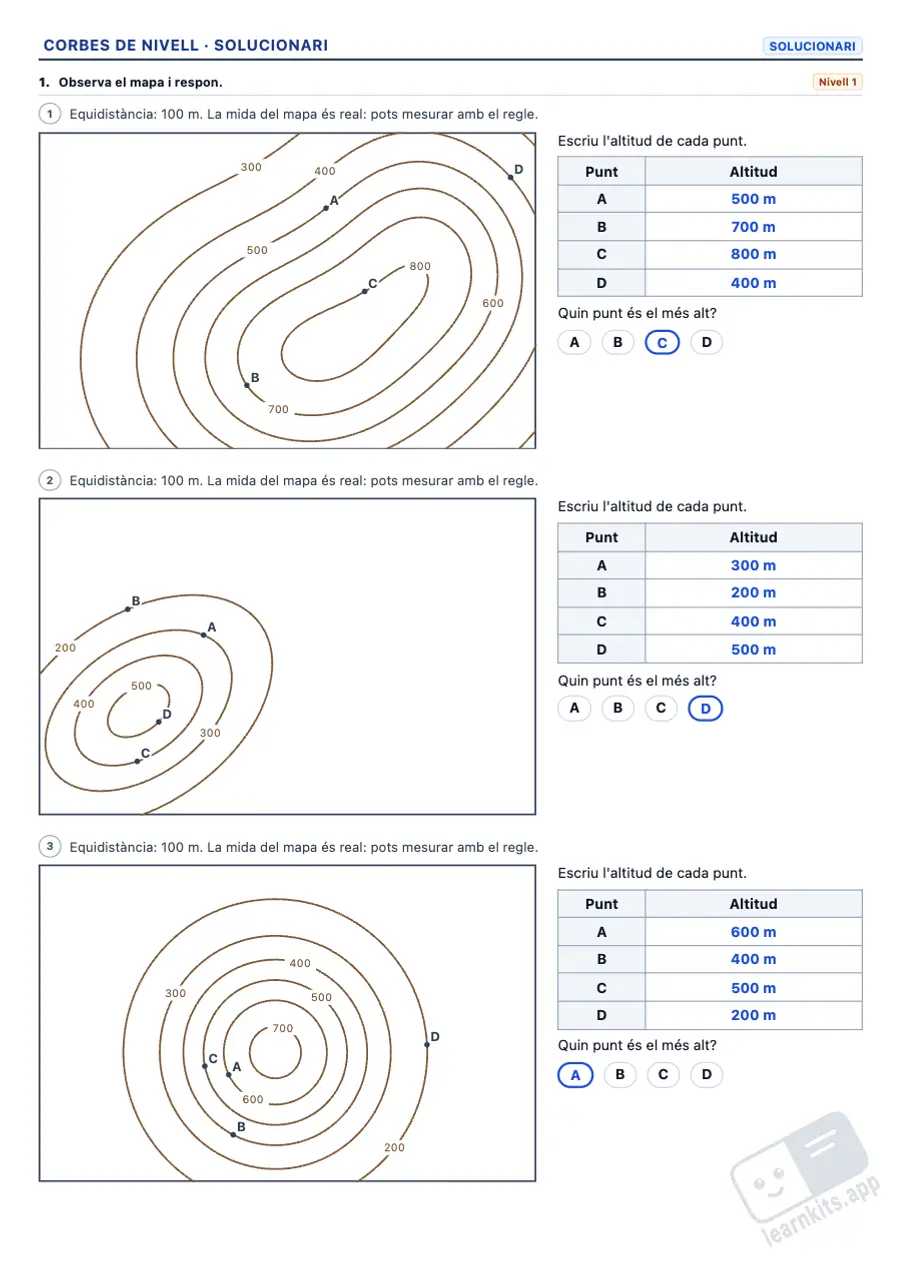

Solucionari
Les altituds, el tram més pendent amb el seu desnivell i el perfil dibuixat.
Preguntes freqüents sobre les fitxes de corbes de nivell
Per a quins cursos són?
Les altituds sobre corbes, les distàncies i el perfil d'un turó, per a 1r d'ESO; les corbes cada 50 m, el desnivell i el perfil més complex, per a 2n; els punts entre corbes, els trams de longitud diferent i el pendent en %, per a 3r.
Com es dibuixa un perfil topogràfic?
Es posa una tira de paper sobre la línia X–Y i es marca on talla cada corba, amb la seva altitud. Després es passa la tira sobre la quadrícula i, a cada marca, es puja fins a la línia de la seva altitud. Finalment s'uneixen els punts amb una línia suau.
Què és l’equidistància?
La diferència d'altitud entre dues corbes de nivell seguides. Les fitxes l'indiquen sempre: 100 m al nivell 1 i 50 m als nivells 2 i 3, amb les corbes mestres etiquetades cada 100 m.
Com es calcula el pendent?
Es divideix la diferència d'altitud entre la distància real i es multiplica per 100: si es pugen 100 m en 500 m, el pendent és del 20 %.
Quines altres fitxes hi combinen?
Les escales de mapes i plànols, la latitud i longitud i els mapes muts. Trobaràs tots els recursos a fitxes de geografia i història.
Com imprimeixo només el solucionari?
Prem Imprimir i tria «Solucionari», o «Fitxa i solucionari» per a tot. Desactiva l’opció d’ajustar a la pàgina perquè el mapa quedi a mida real.
Altres generadors de fitxes que et poden interessar

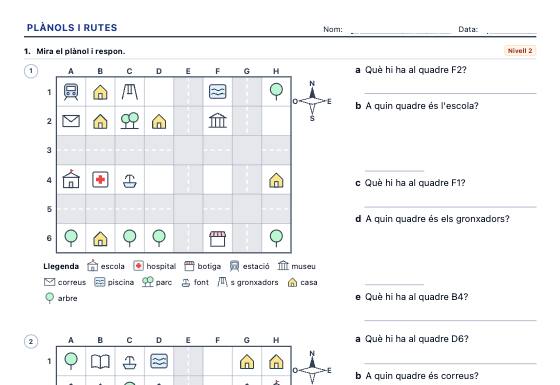

Plànols, Punts Cardinals i Rutes
Fitxes de lectura de plànols d'una ciutat generats a l'atzar amb símbols propis: punts cardinals, coordenades de la quadrícula (B3), seguir i escriure rutes, esquerra i dreta des del punt de vista d'una altra persona i la llegenda, en tres nivells i amb solucionari.
Latitud i Longitud
Planisferi amb paral·lels i meridians per llegir i situar coordenades geogràfiques, reconèixer hemisferis i trobar continents, oceans i ciutats a partir de la latitud i la longitud, amb solucionari.

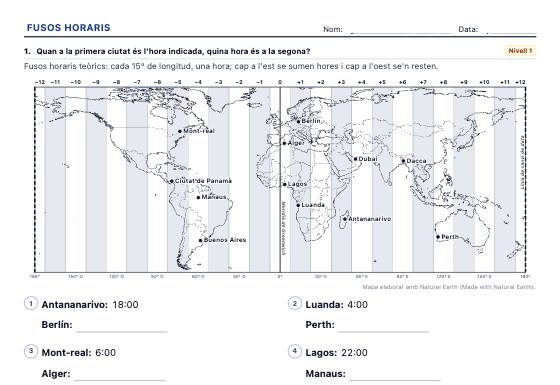

Fusos Horaris
