Palanques
Els tres graus en dibuixos i objectes de cada dia, i la llei de la palanca amb qualsevol incògnita.
Què vols practicar?
Comencem de zero?
Guia didàctica: màquines simples i mecanismes
Les màquines simples i els mecanismes de transmissió són un dels blocs de Tecnologia a l'ESO, i les palanques i les politges ja apareixen a Ciències de la Natura de 6è. Aquest generador gratuït crea fitxes de palanques, engranatges i politges amb esquemes dibuixats a partir de les dades i el solucionari calculat.
- Per a
- Primària 6è · ESO 1r, 2n, 3r (de 11 a 14 anys)
- Matèria
- Tecnologia › Mecanismes
- Inclou
- Fitxa de l'alumne i solucionari
- Format
- A4, per imprimir o desar en PDF; exercicis nous cada vegada
- Preu
- Gratuït, sense registre
- Disponible en
- català, castellà, anglès

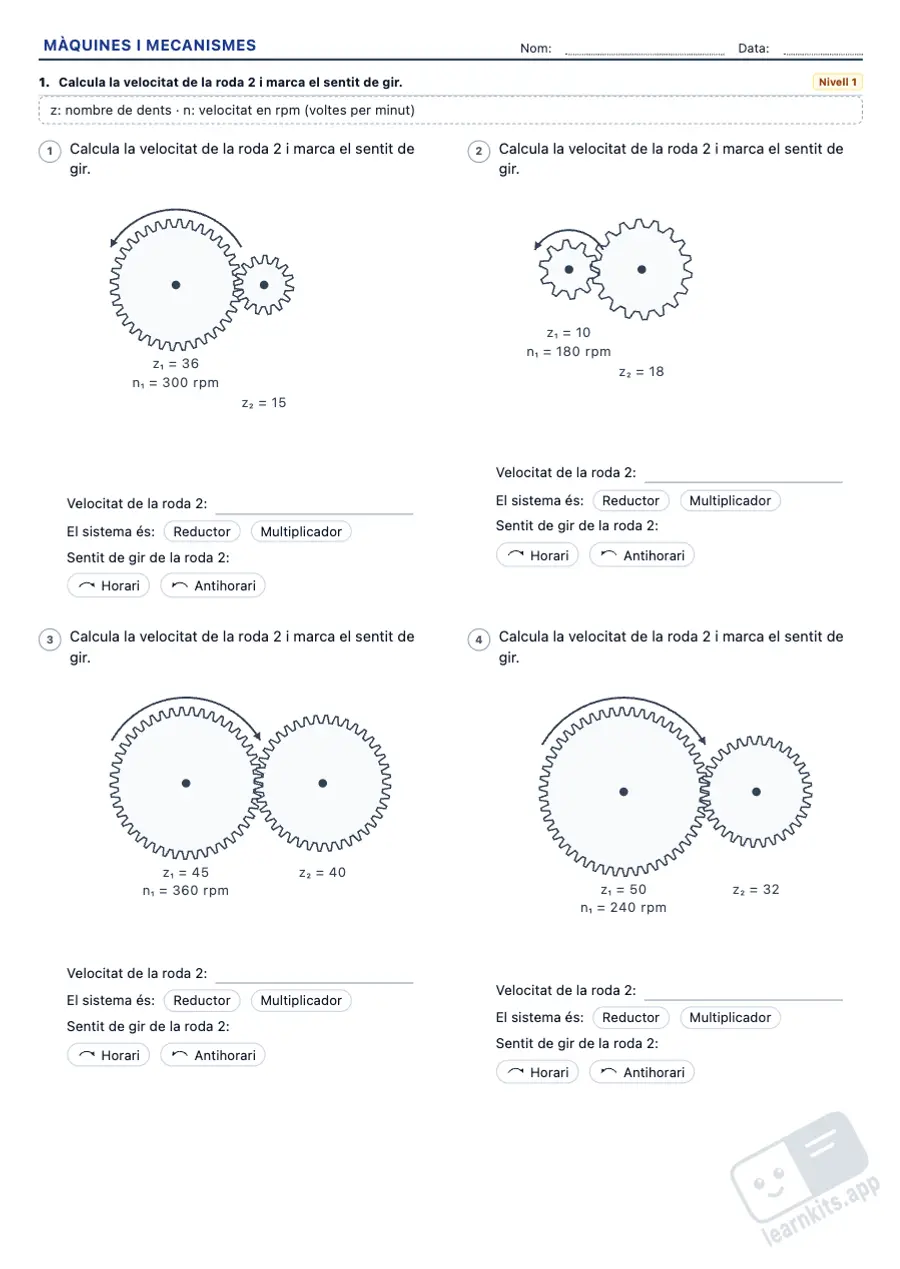

Fitxa de l’alumne
Solucionari Descarrega aquesta fitxa en PDF amb el solucionari (PDF, 2 pàgines, 319 KB)
Engranatges
Dues rodes, la roda intermèdia que canvia el sentit i els trens compostos amb la relació de transmissió.
Politges i corretges
Corretges obertes i creuades i trens de politges amb politja doble.
La bicicleta
Plat i pinyó: voltes de la roda, velocitat en rpm, canvis i metres recorreguts.
Aixecar càrregues
Politja fixa i mòbil, polispasts comptant els trams de corda i el pla inclinat.

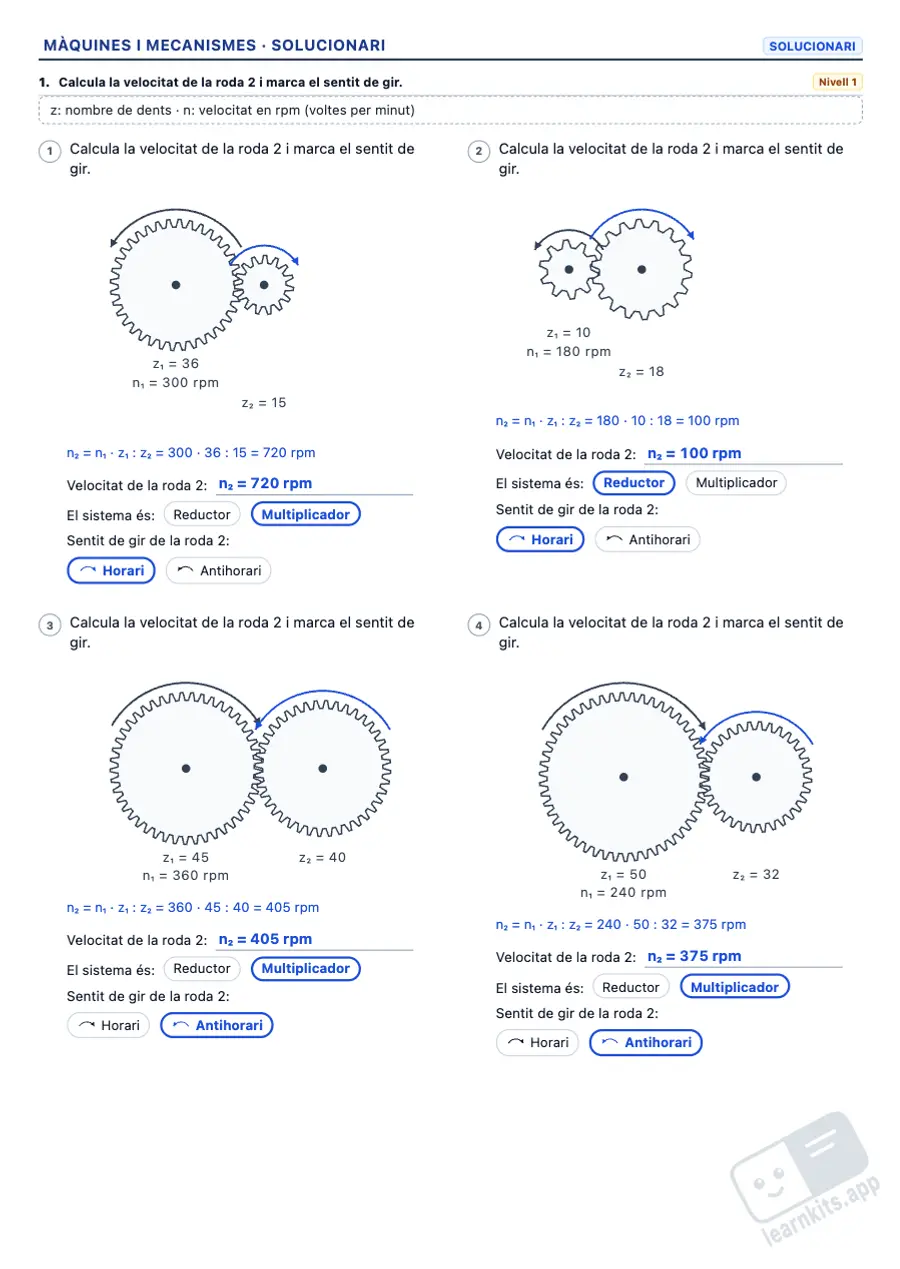

Solucionari
Cada resultat amb la fórmula, els valors i el sentit de gir de cada roda.
Preguntes freqüents sobre les fitxes de mecanismes
Per a quins cursos són?
Els graus de palanca, la bicicleta i les politges fixes i mòbils, per a 6è de Primària i 1r d'ESO; la llei de la palanca, els engranatges i les corretges, per a 2n d'ESO; els trens compostos i el pla inclinat, per a 3r d'ESO.
Com es reconeix el grau d’una palanca?
Pel que hi ha al mig: si és el punt de suport, és de primer grau (balancí, tisores); si és la resistència, de segon grau (carretó, trencanous); si és la força, de tercer grau (pinces, canya de pescar).
Com es calcula la velocitat d'un engranatge?
Amb n₁ · z₁ = n₂ · z₂: la velocitat per les dents de la roda motriu és igual a la de la conduïda. A les corretges, el mateix amb els diàmetres: n₁ · D₁ = n₂ · D₂. Cada engranatge i cada corretja creuada inverteixen el sentit de gir.
Què és la relació de transmissió?
El quocient i = n₂ / n₁ = z₁ / z₂ (o D₁ / D₂). Si és menor que 1, el sistema és reductor; si és més gran que 1, multiplicador. En un tren compost es multipliquen les relacions de cada parell.
Quines altres fitxes hi combinen?
Els circuits elèctrics, el dibuix tècnic de vistes i els problemes de física per a les forces. Trobaràs tots els recursos a fitxes de tecnologia.
Com imprimeixo només el solucionari?
Prem Imprimir i tria «Solucionari», o «Fitxa i solucionari» per a tot. També el pots desar en PDF des del diàleg d’impressió del navegador.
